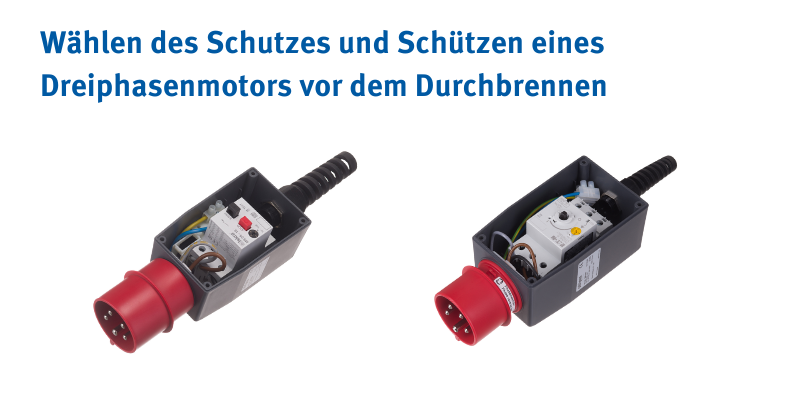

Schützen eines Drehstrommotors vor dem Durchbrennen

Wichtige Punkte für die Auswahl des Schutzes für Dreiphasenmotoren

Die Auswahl des richtigen Motorschutzes ist ein Prozess, der die Berücksichtigung mehrerer wichtiger Faktoren erfordert. Die Vernachlässigung eines dieser Faktoren kann zu unzureichendem Schutz oder unnötigen Auslösungen führen.

• Überprüfung der Motorparameter: Bevor Sie mit dem Anschließen beginnen, überprüfen Sie immer sorgfältig das Typenschild des Motors. Es enthält wichtige Informationen wie die Versorgungsspannung (z. B. 400V), die Leistung, den Nennstrom und das Schaltbild (Stern oder Dreieck).

• Motornennstrom (In): Dies ist der grundlegende Parameter, der auf dem Typenschild des Motors zu finden ist. Dies ist der Strom, den der Motor bei voller Last und Nennspannung aufnimmt. Der Schutz muss so gewählt werden, dass er diesen Strom dauerhaft aushält.

• Motoranlaufstrom (In): Induktionsmotoren nehmen beim Anlauf einen wesentlich größeren Strom auf als ihren Nennstrom. Der Einschaltstrom kann 4- bis 8-mal größer sein als der Nennstrom, wird aber in der Regel nur kurzzeitig aufrechterhalten. Der Schutz muss in der Lage sein, diese momentane Überlastung ohne Auslösung zu überstehen.

• Lastcharakteristik: Die Art der Last, die der Motor antreibt, ist wichtig. Lasten mit konstantem Drehmoment (z. B. Pumpen, Ventilatoren) erfordern einen anderen Ansatz als Lasten mit variablem Drehmoment (z. B. Förderbänder).

• Arbeitsbedingungen: Umgebungstemperatur, Luftfeuchtigkeit, Staub – all dies kann den Betrieb und den Schutz des Motors beeinflussen. Unter schwierigen Bedingungen lohnt es sich, einen Schutz mit höherer IP-Klasse in Betracht zu ziehen.

• Schutzarten: TEs gibt verschiedene Arten von Motorschutz auf dem Markt, und die Wahl hängt von der spezifischen Anwendung und dem erforderlichen Schutzniveau ab:
  – Leitungsschutzschalter (MCB): Einfach und relativ günstig, bieten aber nur begrenzten Schutz. Ausgewählt für einen Strom, der geringfügig höher ist als der Nennstrom des Motors, unter Berücksichtigung des Anlaufstroms.
  – Motorschutzschalter: Speziell für den Schutz von Elektromotoren konzipiert. Sie verfügen über einen einstellbaren Auslösestrom, oft mit Temperaturkompensation und Phasenausfallschutz. Sie sind präziser und bieten besseren Schutz als Sicherungen.
  – Überlastrelais: Schützen den Motor vor langfristiger Überlastung. Sie arbeiten mit Schützen zusammen. Sie haben einen einstellbaren Auslösestrom und eine Reset-Funktion.
  – Elektronische Motorschutzrelais: Die fortschrittlichste Schutzart. Sie überwachen viele Parameter wie Strom, Spannung, Temperatur, Phasenunsymmetrie, Überlastung, Kurzschluss, Betrieb bei zu geringer Spannung und andere. Sie ermöglichen eine präzise Einstellung der Schutzparameter und verfügen oft über Diagnosefunktionen.

Wie schützt man den Motor effektiv vor dem Durchbrennen?

Neben der richtigen Auswahl des Überstromschutzes gibt es noch einige weitere wichtige Aspekte zum Schutz des Motors vor dem Durchbrennen:

• Thermoschutz:
  – Eingebaute Temperatursensoren (Thermistoren, Thermoschutz): Viele moderne Motoren verfügen über eingebaute Temperatursensoren in den Wicklungen. Das Signal der Sensoren kann zum Abschalten des Motors bei Überhitzung verwendet werden.
  – Thermische Relais: Sie überwachen die Motortemperatur und reagieren auf deren Anstieg.

• Phasenausfall- und Spannungsunsymmetrieschutz: Phasenausfall oder eine signifikante Spannungsunsymmetrie in der Versorgung kann zu Überlastung und Motordurchbrennen führen. Elektronische Motorschutzrelais bieten oft einen solchen Schutz.

• Kurzschlussschutz: Eine schnelle Abschaltung der Stromversorgung im Falle eines Kurzschlusses ist unerlässlich. Motorschutzschalter und elektronische Relais bieten einen effektiven Kurzschlussschutz.

• Regelmäßige Inspektion und Wartung: Die regelmäßige Überprüfung des Zustands des Motors, der Lager, der Belüftung und der Sauberkeit hilft, potenzielle Probleme zu erkennen, bevor sie zu einem Ausfall führen.

• Richtige Belüftung: Eine ausreichende Luftzirkulation um den Motor herum ist für dessen Kühlung und Verhinderung von Überhitzung unerlässlich.

• Überlastung vermeiden: Vermeiden Sie den Betrieb von Motoren mit einer Last, die über den Nennparametern liegt.

Zusammenfassung

Der richtige Schutz von Elektromotoren ist keine Ausgabe, sondern eine Einsparung. Die richtige Auswahl des Schutzes unter Berücksichtigung der Besonderheiten der Anwendung und der Betriebsbedingungen, kombiniert mit der Implementierung zusätzlicher Schutzmaßnahmen, reduziert das Risiko von Ausfällen und Ausfallzeiten erheblich. Denken Sie daran, dass Vorbeugung immer besser ist als Reparatur. Im Zweifelsfall bezüglich der Auswahl des Schutzes lohnt es sich immer, erfahrene Spezialisten der Elektrotechnik zu konsultieren.
