STERN-DREIECK 0-Y-Δ-SCHALTUNG: OPTIMIERUNG DES ANLAUFS VON INDUKTIONSMOTOREN
In der Welt der industriellen Elektrotechnik sind Effizienz und Zuverlässigkeit von Antriebssystemen von entscheidender Bedeutung. Der Anlauf von Induktionsmotoren, insbesondere von Hochleistungsmotoren, erfordert die Begrenzung von Anlaufströmen, die das Versorgungsnetz und den Motor selbst negativ beeinflussen können. Eine beliebte und bewährte Lösung ist der Einsatz eines Stern-Dreieck 0-Y-Δ-Systems, das entsprechend ausgewählte Schütze erfordert.
Das Funktionsprinzip des Stern-Dreieck 0-Y-Δ-Systems
Das Stern-Dreieck 0-Y-Δ-System beinhaltet die Änderung der Konfiguration der Motorwicklungen während des Anlaufs. In der ersten Phase werden die Wicklungen in einer Sternkonfiguration geschaltet, was die Versorgungsspannung reduziert und den Anlaufstrom auf etwa 1/3 des Stromwertes für den Direktanlauf begrenzt. Sobald der Motor die Nenndrehzahl erreicht hat, werden die Wicklungen in eine Dreieckkonfiguration geschaltet, was die volle Nutzung der Motorleistung ermöglicht. Es ist wichtig, dass die Versorgungsspannung der Nennspannung der in Dreieck geschalteten Ständerwicklungen entspricht.
Anwendung von Schützen in einer Stern-Dreieck 0-Y-Δ-Konfiguration
Zur Ausführung einer 0-Y-Δ-Stern-Dreieck-Konfiguration sind drei Schütze erforderlich:
- Schütz S1: Schaltet die Spannung EIN.
- Sternschütz S3: Schaltet die Motorwicklungen während des Anlaufs in eine Sternkonfiguration.
- Dreieckschütz S2: Schaltet die Motorwicklungen nach Erreichen der Nenndrehzahl in eine Dreieckkonfiguration.
Wichtige Parameter von Schützen
Bei der Auswahl von Schützen für ein 0-Y-Δ-Stern-Dreieck-System sollten folgende Parameter berücksichtigt werden:
- Bemessungsbetriebsstrom (Ie): Muss an den Motorstrom angepasst sein.
- Bemessungsbetriebsspannung (Ue): Muss mit der Versorgungsnetzspannung kompatibel sein.
- Mechanische und elektrische Lebensdauer: Bestimmt die Anzahl der Schaltzyklen, die der Schalter ohne Ausfall durchführen kann.
- Gebrauchskategorie: Bestimmt die Betriebsbedingungen, unter denen der Schalter verwendet werden kann (z. B. AC-3 für Induktionsmotoren).
- Kurzschlussfestigkeit: Zum Schutz des Systems vor den Auswirkungen von Kurzschlüssen.
Angebot der Firma Tripus
Die Firma Tripus, mit Erfahrung in der Herstellung von Schaltern, bietet ein breites Sortiment an Produkten für Stern-Dreieck 0-Y-Δ-Systeme in sowohl manuellen als auch automatischen Schaltsystemen. Unsere Schalter und Schütze zeichnen sich durch hohe Qualität, Zuverlässigkeit und Langlebigkeit aus, was einen sicheren und effizienten Betrieb der Antriebssysteme unserer Kunden garantiert.
Fazit
Das Stern-Dreieck-Anlaufsystem in Kombination mit einem passend ausgewählten Tripus-Schalter ist die optimale Lösung für den Anlauf von Hochleistungsinduktionsmotoren. Diese Lösung ermöglicht eine effektive Reduzierung der Anlaufströme, erhöht die Lebensdauer des Motors und gewährleistet einen zuverlässigen Betrieb des Antriebssystems.
Kontaktformular
Bei technischen Fragen steht Ihnen unsere Technische Abteilung zur Verfügung
Alle Blogs

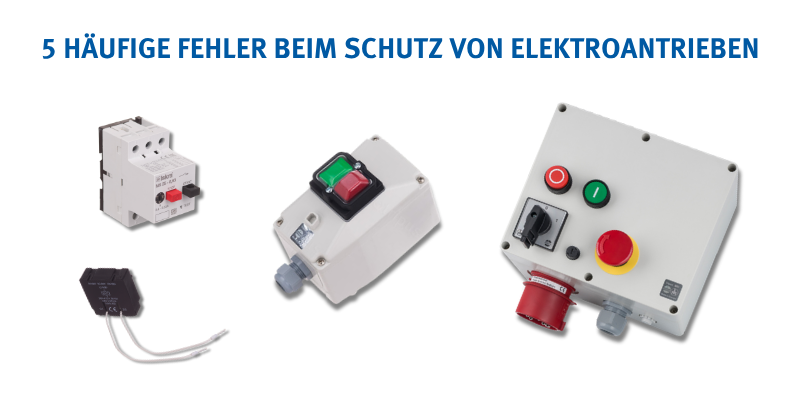

Viele Ingenieure, Maschinenbauer (OEM) und Instandhaltungsteams leben in dem Glauben, dass die bloße Installation eines Überlastschalters einen Elektromotor vollständig vor Ausfällen schützt. Die Realität im Betrieb sieht jedoch oft anders aus – plötzlicher Brandgeruch schmelzender Isolierung, ausgelöste Sicherungen und ungeplante Stillstandzeiten der Produktionslinie. Die Kosten für den Austausch des Motors selbst machen meist nur einen […]
