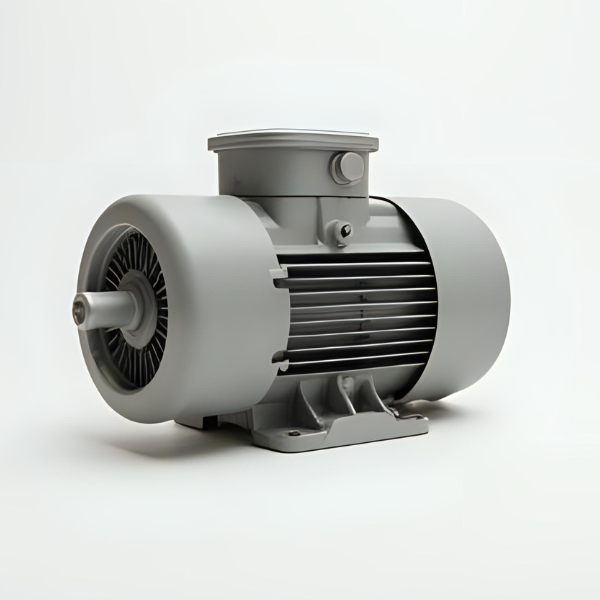

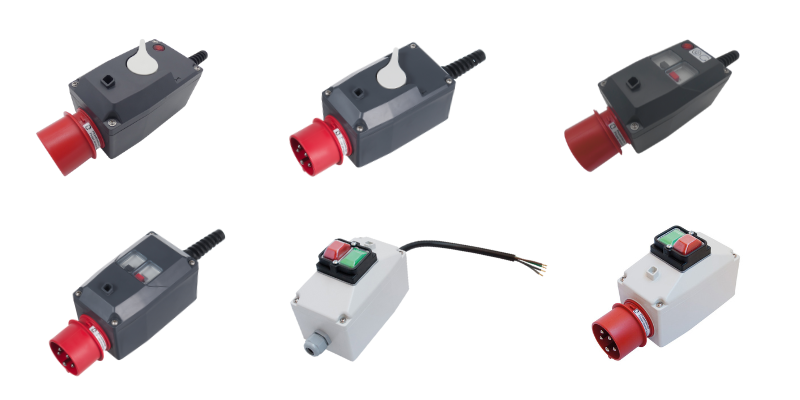

Klucz do długowieczności i bezpieczeństwa silników indukcyjnych

Wybór odpowiedniego zabezpieczenia silnika jest niezwykle istotny dla zapewnienia jego niezawodnej pracy, długiej żywotności oraz ochrony przed potencjalnymi uszkodzeniami wynikającymi z przeciążeń czy zwarć. Niewłaściwie dobrane zabezpieczenie może prowadzić do nieplanowanych przestojów, uszkodzenia drogiego sprzętu, a nawet zagrożeń pożarowych. Niniejszy artykuł przedstawia kompleksowy przewodnik po procesie doboru zabezpieczeń silnikowych, uwzględniając kluczowe parametry i praktyczne wskazówki.

Podstawy doboru zabezpieczeń silnikowych

Wprowadzenie

Dobór zabezpieczenia silnikowego to proces, który wymaga starannego uwzględnienia specyficznych cech silnika oraz warunków jego pracy. Głównym celem jest ochrona uzwojeń silnika przed przegrzaniem spowodowanym długotrwałym przeciążeniem oraz ochrona przed skutkami zwarć. Prawidłowo dobrany wyłącznik silnikowy lub bezpiecznik powinien reagować szybko na niebezpieczne stany, jednocześnie pozwalając na normalne funkcjonowanie, w tym na krótkotrwałe prądy rozruchowe, które mogą być znacznie wyższe niż prąd znamionowy.
Dzięki zastosowaniu precyzyjnie dobranych zabezpieczeń, takich jak te oferowane przez Tripus, można zminimalizować ryzyko awarii, zwiększyć bezpieczeństwo operacyjne maszyn oraz wydłużyć ich żywotność. Warto zawsze odwoływać się do dokumentacji technicznej producenta silnika oraz katalogów producentów zabezpieczeń, aby uzyskać najdokładniejsze dane.

Kluczowe parametry silnika niezbędne do doboru zabezpieczenia

Aby dobrać odpowiednie zabezpieczenie, należy dokładnie poznać parametry silnika, które zazwyczaj znajdują się na jego tabliczce znamionowej lub w dokumentacji technicznej. Poniżej przedstawiono najważniejsze z nich:

• Prąd znamionowy (In): jest najważniejszym parametrem. Określa on prąd, jaki silnik pobiera w warunkach znamionowych, czyli przy pełnej mocy i normalnej pracy. To właśnie wokół tej wartości kalibruje się nastawę termiczną zabezpieczenia.

• Moc silnika (kW): wyrażona w kilowatach (kW), jest ściśle powiązana z prądem znamionowym i jest używana do ogólnego określania wielkości silnika. Choć prąd znamionowy (In) jest kluczowy, moc często służy do wstępnego oszacowania i porównania różnych modeli.

• Napięcie zasilania (V): dla którego silnik został zaprojektowany, musi być zgodne z napięciem sieci zasilającej. Wyłącznik silnikowy również musi być przystosowany do danego napięcia.

• Klasa wyzwalania termicznego: (np. 10, 10A, 20, 30) określa czas, po jakim zabezpieczenie termiczne zadziała w przypadku przeciążenia. Niższe liczby oznaczają szybsze zadziałanie, co jest istotne dla silników o krótszym dopuszczalnym czasie nagrzewania. Klasa wyzwalania oznacza, że przy 600% (6 razy) maksymalnego prądu termicznego (lub 600% rzeczywistego ustawienia pokrętła w przypadku regulowanych przeciążeń) klasa 10 zadziała w ciągu 10 sekund lub krócej, klasa 20 zadziała w ciągu 20 sekund lub krócej, a klasa 30 zadziała w ciągu 30 sekund lub krócej. Klasa 10A jest często stosowana, zapewniając równowagę między ochroną a tolerancją na prądy rozruchowe.

• Charakterystyka prądowo-czasowa: zabezpieczenie powinno mieć charakterystykę prądowo-czasową dopasowaną do krzywej cieplnej silnika. Oznacza to, że powinno ono odłączyć silnik zanim jego uzwojenia osiągną krytyczną temperaturę, zarówno w przypadku długotrwałego przeciążenia, jak i krótkotrwałego zwarcia.

Tabela pomocnicza do doboru zabezpieczenia silnikowego

Poniższa tabela przedstawia przykładowe wartości prądu znamionowego dla wybranych silników elektrycznych oraz sugerowane nastawy zabezpieczeń. Tabela ta ma charakter orientacyjny i służy jako narzędzie wspomagające proces doboru. Ostateczny dobór powinien być zawsze potwierdzony z dokumentacją techniczną silnika oraz producenta wyłącznika, np. Tripus.

*Tabela opracowana na podstawie danych uzyskanych od jednego z producentów silników – za każdym razem koniecznie sprawdź wartość prądu znamionowego silnika w Twojej aplikacji!

Zobacz film

Aby jeszcze lepiej zrozumieć praktyczne aspekty wyłączników silnikowych, polecamy obejrzenie poniższego materiału wideo. Prezentuje on proces doboru wyłącznika elektromagnetycznego, który jest kluczowym elementem w wielu maszynach przemysłowych i warsztatowych. Film w prosty sposób wyjaśnia, na co zwrócić uwagę podczas doboru, co jest nieocenioną wiedzą dla każdego inżyniera czy technika.

Podsumowanie

Prawidłowy dobór wartości zabezpieczenia silnika jest kluczowy dla jego niezawodnej pracy, długowieczności oraz bezpieczeństwa całej instalacji elektrycznej. Proces ten opiera się na analizie prądu znamionowego silnika, dopasowaniu nastawy termicznej wyłącznika silnikowego w zakresie 100-125% prądu znamionowego oraz uwzględnieniu charakterystyki prądowo-czasowej i warunków eksploatacji. Korzystanie z wiarygodnych źródeł, takich jak tabliczki znamionowe silników i katalogi producentów wyłączników jest niezbędne dla zapewnienia optymalnej ochrony. Dzięki świadomemu doborowi zabezpieczeń można skutecznie minimalizować ryzyko awarii i nieplanowanych przestojów, zapewniając stabilne i bezpieczne funkcjonowanie maszyn.
