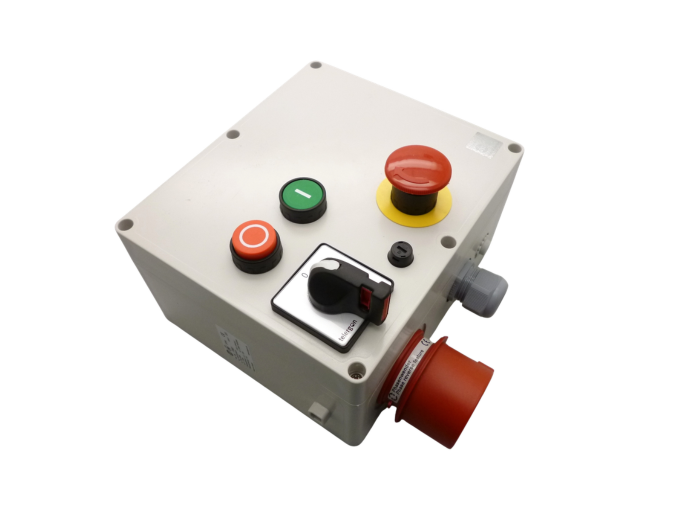

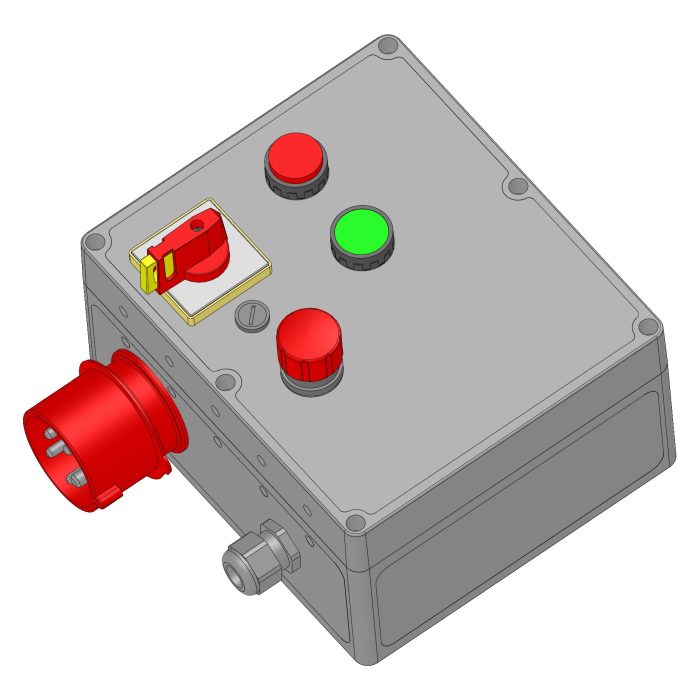

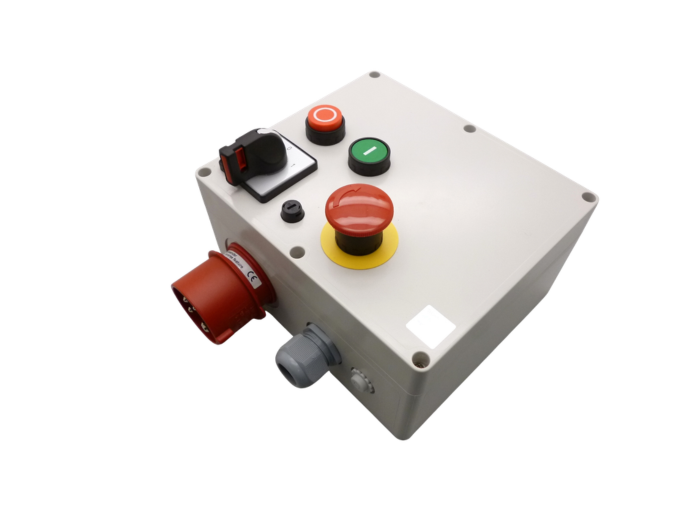

– kompaktowy sterownik o mocy do 7,5kW – miękki rozruch – z softstarterem
– wyłącznik główny
– sposób uruchamiania: przyciski ON/OFF
– wyłącznik awaryjny grzybkowy dłoniowy
– ochrona zanikowo-napięciowa
– zabezpieczenie przeciążeniowe
Artykuł nr:
20P3025 / 207.152.15
20P3160 / 207.152.16
20P3492.17 / 207.152.17
20P3233 / 207.152.18
20P3170 / 207.152.19
* szczegółowe dane produktów zostały umieszczone na dole tabeli ze specyfikacją
– idealna dla zaawansowanych aplikacji przemysłowych, gdzie wymagany jest płynny rozruch silnika o dużej mocy
– systemy HVAC – płynny rozruch, ograniczenie udarów mechanicznych i prądowych
– przenośniki i linie produkcyjne – płynny rozruch, ograniczenie udarów mechanicznych i prądowych
– pompy dozujące i mieszające – płynny rozruch, ograniczenie udarów mechanicznych i prądowych
– rozrusznik silnika do maszyn elektrycznych i urządzeń klasy ochrony I (przewód ochronny)
| napięcie znamionowe Un | 400 V / 50-60 Hz |
| napięcie znamionowe sterujące Uc | 230 V / 50-60 Hz |
| zabezpieczenie przeciążeniowe | termiczne / 3-biegunowe / z ręcznym lub automatycznym resetowaniem |
| stopień ochrony | IP 54 |
| wejście | wtyczka CEE 5P z inwerterem fazowym CEE 3P+N+Z / 6 h / 16 A / 415 V / 50-60 Hz |
| wyjście | 1 dławik kablowy M25 (do kabli o średnicy 13–18 mm) / 1 otwór o średnicy 16,5 mm z zaślepką M16 |
| czas rozruchu | 0,5 – 10 s / regulowane |
| napięcie rozruchowe | 0 – 80% napięcia znamionowego / regulowane |
| zaciski | ochronny (PE) 2 złącza śrubowe 6 mm² (PE / PE) do silnika 3 zaciski śrubowe 6 mm² (U1 / V1 / W1) do czujnika termicznego uzwojenia 2 zaciski śrubowe 6 mm² (T1 / T2) do wyłącznika krańcowego 2 zaciski śrubowe 6 mm² (S1 / S2) |
| obudowa | ABS / szara |
| wymiary dł. x szer. x wys. | ok. 238 x 220 x 148 mm (wymiary całkowite bez kabli) |
| waga | ok. 2800 g |
| możliwe rozwiązania: | |
| 20P3025 / 207.152.15 | klasa mocy silnika: AC-3 / 2,2 kW / 400 V / 3~ znamionowy prąd roboczy In: 6,3 A obciążalność AC-3: 6,5 A / 3 kW / 400 V / 3~ Softstart: 6,5 A / 3 kW / 400 V / 50-60 Hz minimalne obciążenie silnika: 0,6 kW (20% nominalnego obciążenia Softstartu) zakres ochrony: 4,5 – 6,3 A |
| 20P3160 / 207.152.16 | klasa mocy silnika: AC-3 / 3 kW / 400 V / 3~ znamionowy prąd roboczy In: 7,5 A obciążalność AC-3: 12 A / 5,5 kW / 400 V / 3~ Softstart: 12 A / 5,5 kW / 400 V / 50-60 Hz minimalne obciążenie silnika: 1,1 kW (20% nominalnego obciążenia Softstartu) zakres ochrony: 5,5 – 7,5 A |
| 20P152.17 / 207.152.17 | klasa mocy silnika: AC-3 / 4 kW / 400 V / 3~ znamionowy prąd roboczy In: 10 A obciążalność AC-3: 12 A / 5,5 kW / 400 V / 3~ Softstart: 12 A / 5,5 kW / 400 V / 50-60 Hz minimalne obciążenie silnika: 1,1 kW (20% nominalnego obciążenia Softstartu) zakres ochrony: 7,2 – 10 A |
| 20P3233 / 207.152.18 | klasa mocy silnika: AC-3 / 5,5 kW / 400 V / 3~ znamionowy prąd roboczy In: 12 A obciążalność AC-3: 12 A / 5,5 kW / 400 V / 3~ Softstart: 12 A / 5,5 kW / 400 V / 50-60 Hz minimalne obciążenie silnika: 1,1 kW (20% nominalnego obciążenia Softstartu) zakres ochrony: 9 – 12,5 A |
| 20P3170 / 207.152.19 | klasa mocy silnika: AC-3 / 7,5 kW / 400 V / 3~ znamionowy prąd roboczy In: 15 A obciążalność AC-3: 15 A / 7,5 kW / 400 V / 3~ Softstart: 15 A / 7,5 kW / 400 V / 50-60 Hz minimalne obciążenie silnika: 1,5 kW (20% nominalnego obciążenia Softstartu) zakres ochrony: 11,3 – 16 A |
